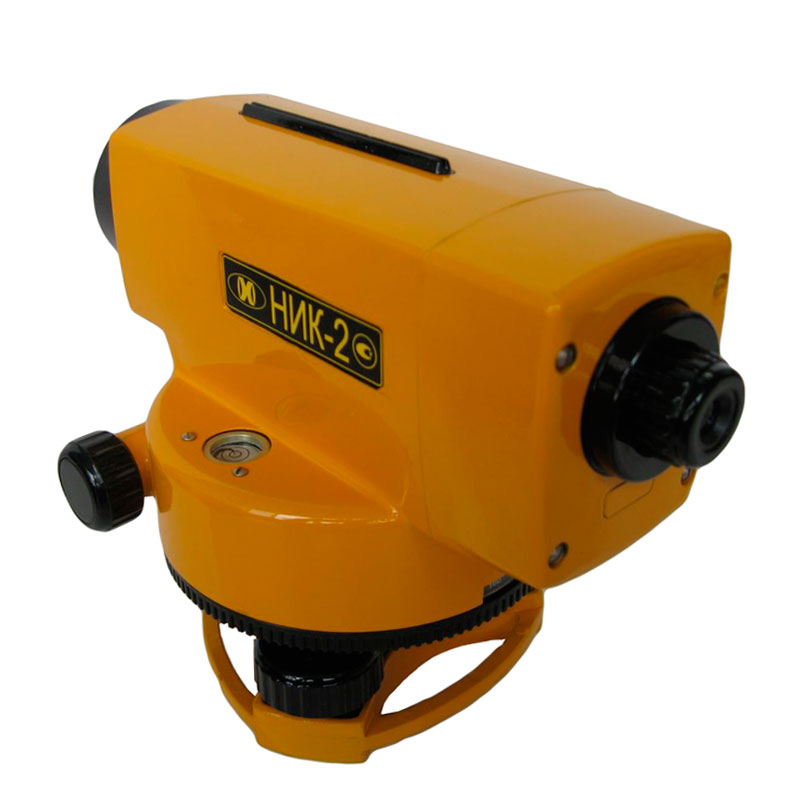

С помощью нивелира НИК-2 можно определить возвышенность методом геометрического нивелирования. Чаще всего нивелир применяется при строительстве.
Функции
С помощью нивелира НИК-2 можно выполнять следующие действия:
- определять расстояние с помощью нижнего дальномера нивелира;
- измерять горизонтальные углы с использование лимба;
- проектировать вертикальные линии используя призменную насадку.
Конструкция
Компенсатор состоит из:
- оптических элементов;
- 4 пересекающихся ленточки, на которых подвешены оптические элемент.
С помощью компенсатора выполняется самоустановка линии визирования
Модификации
- Нивелир НИ-3;
- Нивелир НИК-3М.
Технические характеристики
|
Квадратическая погрешность на 1000м двойного хода(в среднем) |
не более 1,5 мм |
|
Квадратическая погрешность измерения превышения на станции при расстоянии от нивелира до реек 0,1км,(в среднем) |
не более 1,0 мм |
|
Возможность увеличения зрительной трубы в |
30 крат |
|
Диаметр входного зрачка |
40 мм |
|
Расстояние визирования |
Не менее 0,5м |
|
Точность самоустановки визирной оси |
0,3 сек. |
|
Коэффициент нитяного дальномера |
100±1 |
|
Цена деления на шкале лимба |
1° |
|
Погрешность при измерении углов |
12 град. |
|
Рабочий диапазон компенсатора |
Более 40’ |
|
Время стабилизации линии визирования |
Не более 2 сек |
|
Размеры |
|
|
Не более 200х135х165 мм |
|
Не более 260х150х210 мм |
|
Масса |
|
|
Не более 1,9 кг |
|
Не более 1,1 кг |
