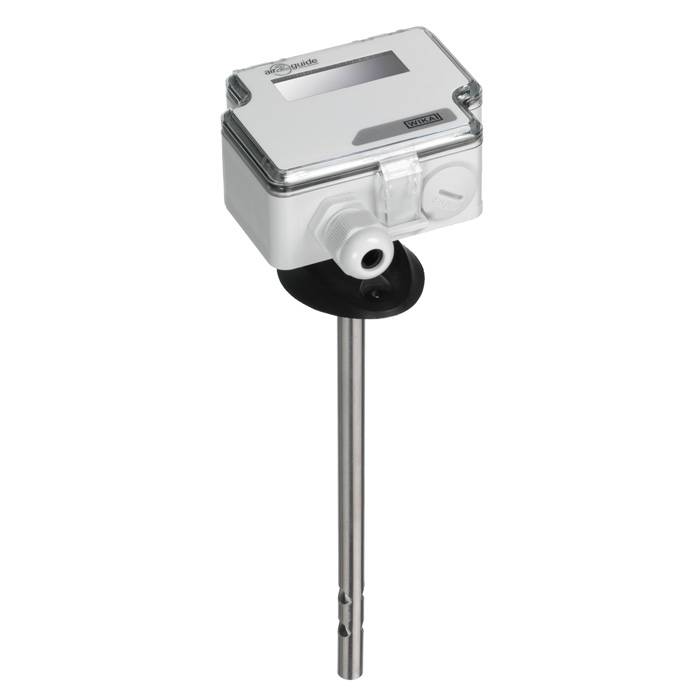

Модели A2G-20
Данный преобразователь используется в системах вентиляции и кондиционирования для измерения скорости движения воздушных потоков. В зависимости от положения перемычек, диапазон измерений составляет от 0 до 20 м/сек. Допустимая температура воздушного потока варьируется от 0 до +50 градусов. Полученные данные отображаются на ЖК-дисплее.
Преобразователь предназначен для установки в вентиляционный канал. Он выполнен в пластмассовом корпусе и оснащен кабельным вводом М16. В конструкции предусмотрены токовые выходы и выходы по напряжению, также здесь присутствует коммутирующий выход с переключающимся контактами и регулируемым порогом переключения.
A2G-20 служит для определения скорости потока воздуха или других газов, неагрессивных и негорючих, с одновременным измерением их температуры. Работает в автоматических системах управления зданиями.
Для определения указанных параметров потока, применяются измерительные модули Pt1000 и NTC10 кОм. A2G-20 измеряет скорость потока в диапазонах:
- От 0 до 2 м/с, точность работы до 0,1 м/с + 5% значения.
- От 0 до 10 м/с, -**- -**- до 0,5 м/с + 5% -**-
- От 0 до 20 м/с, -**- -**- до 1,0 м/с + 5% -**-
Т.о., чем уже выбранный интервал измерений, тем выше точность работы. Для температуры рабочей среды, диапазон составляет 0 … 50 град С, с погрешностью менее 0,5 град С (при скорости потока более 0,5 м/с).
Сигнал на выходе 0 … 10В (DC) или 4 … 20 мА обеспечивает прямое подключение к системам автоматики и управления. Питание: 24В (AC/DC).
Опционально: ЖК-дисплей для измеренных величин и коммутирующий выход + переключающее реле с сухими контактами.
Применение
- Для измерения скорости потока воздуха и температуры газообразных сред в областях
- отопления,
- вентиляции и
- систем кондиционирования (например системы подачи/вытяжки воздуха) - Предназначен для установки в системы управления и индикации
Особенности
- Простой монтаж
- Гибкость
- Выбор из трех диапазонов измерения скорости потока посредством перемычек на приборе
- Два выходных сигнала в одном приборе
- Включая фланец для установки
