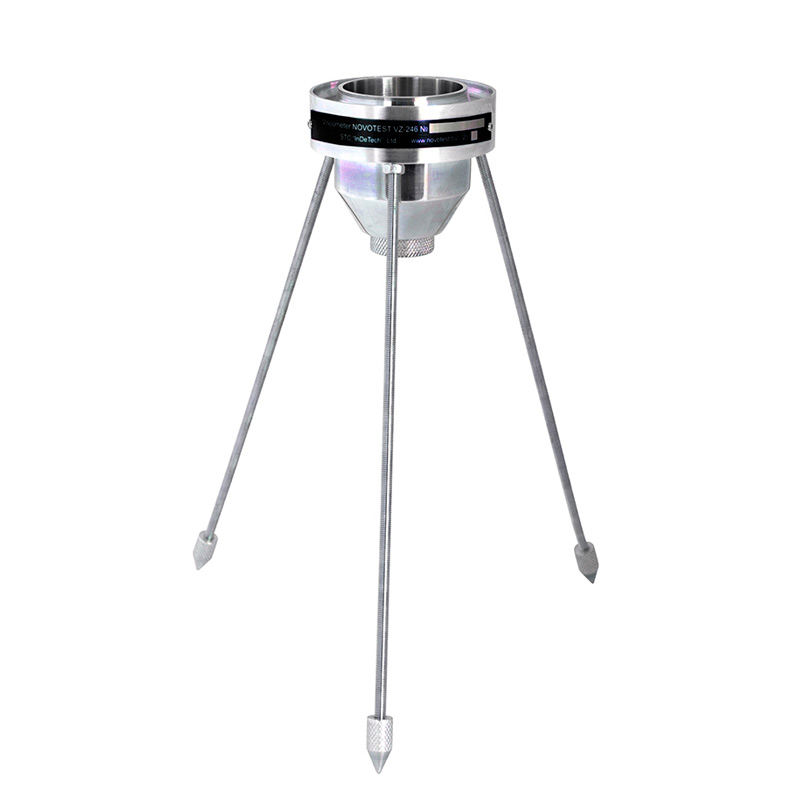

Вискозиметр ВЗ-246
Вискозиметр ВЗ-246 предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов по ГОСТ 9070-75.
Модификации
Вискозиметр выпускается в двух типоисполнениях:
- на штативе,
- погружного типа.
Принцип действия вискозиметра
Вискозиметр представляет собой алюминиевый резервуар с внутренней поверхностью цилиндрической формы, переходящей снизу в полый конус, с закрепленным сменным соплом из нержавеющей стали. Сменное сопло закрепляется с помощью прижимной гайки. В верхней части вискозиметра закреплен фланец с кольцевым желобком для слива излишков испытуемых материалов. В зависимости от проводимого испытания вискозиметр может устанавливаться на штатив (рис. а), регулируемые ножки (рис. б) или в ручку с фиксирующим кольцом (рис.в), для быстрого (приближенного) определения условной вязкости.

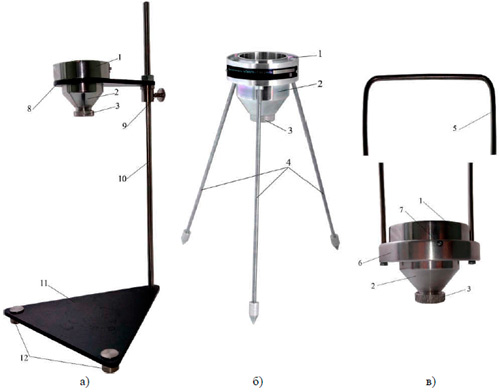

Рис.1. Схема вискозиметра ВЗ-246, где:
1 - желоб для излишков испытуемого материала; 2 - резервуар; 3 - сопло; 4 - ножки; 5 - ручка; 6 - фиксирующее кольцо; 7 - винт фиксации вискозиметра в ручке; 8 - держатель; 9 - винт регулировки положения держателя; 10 - стойка; 11 - станина; 12 - регулировочные ножки.
В резервуар вискозиметра заливается исследуемая жидкость и при помощи секундомера (в комплектацию ВЗ-246 не входит) определяется время истечения в секундах 100 мл испытуемой жидкости через сопло вискозиметра. Полученное время истечения и принимается за условную вязкость. Для того чтобы получить готовый продукт с одинаковой консистенцией во всех партиях - необходимо использовать вискозиметр ВЗ-246, так как именно данный прибор определяет необходимые параметры текучести, которые являются непременной мерой качества и требуемой консистенции.
Погружной вариант в большинстве случаев используется в цеховых, либо производственных условиях. В лабораторных условиях предпочтительнее использовать прибор с регулируемым штативом.
| Параметры | Значения |
| Вместимость резервуара, см3 (мл) | 100 ± 1 |
| Диапазон времени истечения, в секундах | 12 - 300 |
| Диаметр сопла, d, мм | 2; 4; 6 |
| Высота сопла, п, мм | 4 |
Диапазон времени истечения жидкости, с:
|
70 - 300 12 - 200 20 - 200 |
| Предел значения основной относительной погрешности измерения времени истечения градуировочной жидкости (индустриальное масло с номинальным значением кинетической вязкости от 200 до 500 мм/сек) | не более ±3 среднего арифметического значения времени истечения |
Габаритные размеры прибора (без штатива):
|
не более 95 не более 75 |
| Масса, кг | 0,2 |
Комплектация
В стандартный набор поставки вискозиметра ВЗ-246 входит:
- Сопло Ø2 мм - согласно заказу
- Сопло Ø4 мм - согласно заказу
- Сопло Ø6 мм - согласно заказу
- Упаковочная тара - 1 шт.
- Руководство по эксплуатации НТЦ.ЭД.ВЗ246.000 РЭ - 1 шт.
- Паспорт НТЦ.ЭД.ВЗ246.000 ПС - 1 шт.
Дополнительная комплектация:
- термометр ТН-3 - под заказ
- ножки - под заказ
- штатив - под заказ
- ручка - под заказ
*По желанию заказчика комплект поставки может быть расширен дополнительным оборудованием или деталями. Точная информация о комплекте поставки указана в паспорте прибора.
